گسکت یکی از مهمترین اجزای آببندی در صنایع مختلف است. این قطعه کوچک اما حیاتی، نقشی کلیدی در جلوگیری از نشت سیالات، حفظ ایمنی سیستمها و افزایش عمر مفید تجهیزات ایفا میکند. با توجه به تنوع بالای گسکتها از نظر جنس، ساختار و کاربرد، یادگیری روشهای ساخت گسکت میتواند برای بسیاری از فعالان حوزه صنعت، تأسیسات، پالایشگاهها و حتی تعمیرکاران حرفهای مفید و ضروری باشد.
در این مقاله از بلاگ اوستا نسوز قصد داریم به بررسی کامل روشهای ساخت گسکت بپردازیم؛ از مواد اولیه گرفته تا تکنیکهای قالبگیری، برش و مونتاژ نهایی. اگر میخواهید با مراحل ساخت گسکت آشنا شوید و بدانید چه روشهایی برای تولید گسکتهای صنعتی، نسوز و حتی سفارشی وجود دارد، تا پایان این مقاله همراه ما باشید.
گسکت چیست و چه کاربردی دارد؟
گسکت (Gasket) یک درزگیر مکانیکی است که بین دو سطح بهویژه در محل اتصال لولهها، فلنجها، پمپها یا شیرآلات قرار میگیرد. این قطعه از نشت مایعات یا گازها جلوگیری کرده و معمولاً از موادی ساخته میشود که خاصیت فشردهشوندگی، تحمل فشار و مقاومت حرارتی بالایی دارند. کاربرد گسکت در صنایع نفت و گاز، پتروشیمی، آب و فاضلاب، نیروگاهها، خودروسازی، دریایی و بسیاری از صنایع دیگر مشهود است.
مواد اولیه مورد استفاده در ساخت گسکت
قبل از ورود به روشهای ساخت گسکت، بهتر است با رایجترین مواد اولیه برای تولید این قطعات آشنا شویم. هر نوع گسکت با توجه به کاربرد و دمای کاری مورد نیاز، از جنس خاصی ساخته میشود. برخی از مهمترین مواد اولیه عبارتند از:
- آزبست: به دلیل مقاومت بالا در برابر حرارت و فشار، کاربرد زیادی در صنایع سنگین داشت اما به دلیل اثرات زیستمحیطی، امروزه کمتر استفاده میشود.
- گرافیت خالص و ورق گرافیتی: مقاومت دمایی بالا تا حدود ۵۵۰ درجه سانتیگراد، مناسب برای کاربردهای پالایشگاهی.
- PTFE (تفلون): برای صنایع غذایی و دارویی بهدلیل مقاومت در برابر اسیدها و خاصیت غیرسمی.
- کائوچو، سیلیکون، NBR و EPDM: مورد استفاده در سیستمهای معمولی با فشار پایین.

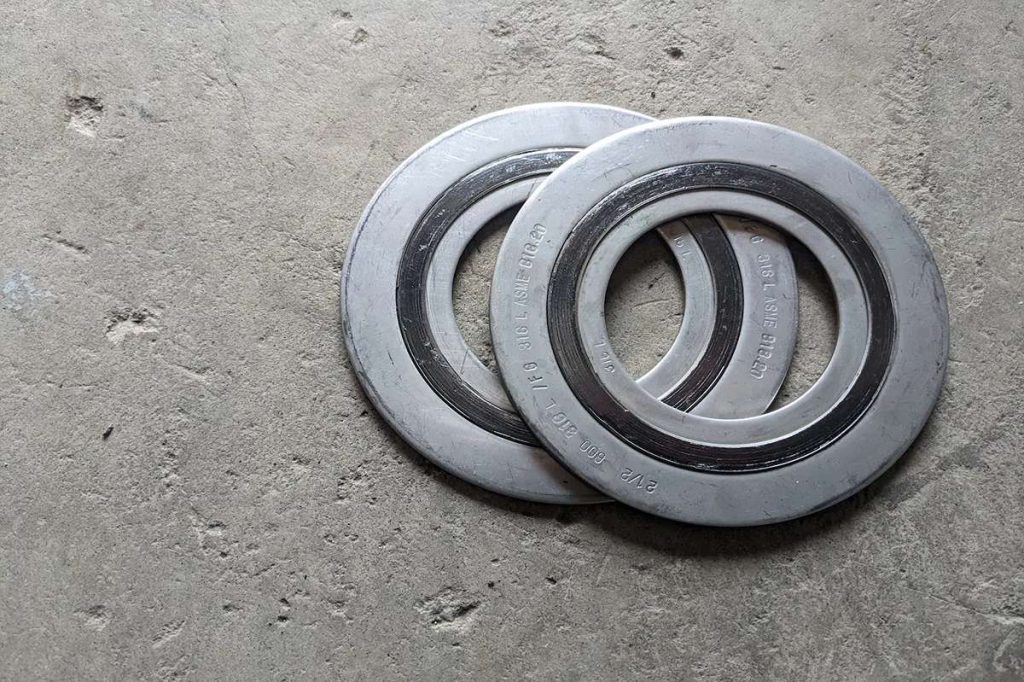

- فلزات مانند فولاد ضدزنگ، آلومینیوم، مس یا نیکل: در ساخت گسکتهای اسپیرال و کامپوزیتی.
بررسی و آموزش روشهای ساخت گسکت
بسته به نوع گسکت و میزان تولید مورد نظر، روشهای مختلفی برای ساخت این قطعه وجود دارد. در ادامه، رایجترین روشهای ساخت گسکت را با جزئیات بررسی میکنیم:
ساخت گسکت با برش دستی
در این روش، ورق ماده اولیه روی میز کار پهن شده و با استفاده از ابزارهایی مانند قیچی صنعتی، کاتر یا پانچ، گسکت به صورت دستی برش داده میشود. این روش مناسب تولیدات محدود یا ساخت گسکتهای خاص و سفارشی است.
مزایا: نیاز به تجهیزات پیشرفته ندارد، مناسب برای نمونهسازی یا کارگاههای کوچک.
معایب: دقت پایینتر نسبت به روشهای ماشینی، سرعت کم.
ساخت گسکت با دستگاه کاتر CNC
در این روش، طرح گسکت در نرمافزار طراحی شده و به دستگاه CNC داده میشود. دستگاه با دقت بالا گسکت را از روی ورق برش میدهد.
مزایا: دقت بسیار بالا، سرعت بالا، امکان تولید انبوه.
معایب: هزینه بالاتر دستگاه و نیاز به اپراتور ماهر.
قالبگیری تزریقی یا فشاری
برای گسکتهای لاستیکی یا سیلیکونی، از روش قالبگیری استفاده میشود. در ساخت قالب ماده اولیه (مثلاً سیلیکون مایع) داخل قالب تزریق شده و پس از پخت، گسکت شکل نهایی را میگیرد.
مزایا: مناسب برای تولید انبوه، کیفیت یکنواخت.
معایب: نیاز به قالبسازی اولیه و هزینه اولیه بالا.
برش با لیزر یا واترجت
در روشهای صنعتی پیشرفته، از دستگاه برش لیزری یا واترجت برای ساخت گسکت استفاده میشود. این روش دقت بسیار بالایی دارد و برای مواد سخت یا چندلایه بسیار مناسب است.
مزایا: مناسب برای مواد مختلف، دقت بالا، انعطاف در طراحی.
معایب: هزینه سرمایهگذاری بالا.
مقایسه روشهای ساخت گسکت
در جدول زیر، ویژگیهای مهم چهار روش رایج ساخت گسکت را با هم مقایسه کردهایم:
| روش ساخت | دقت برش | هزینه اولیه | مناسب برای |
| برش دستی | پایین | کم | تولید کم و سفارشی |
| برش CNC | بسیار بالا | متوسط تا زیاد | تولید انبوه و دقیق |
| قالبگیری لاستیکی | بالا | زیاد | تولید انبوه قطعات نرم |
| برش واترجت/لیزری | بسیار بالا | بسیار زیاد | برش مواد سخت و صنعتی |
| روش ساخت | دقت برش | هزینه اولیه | مناسب برای |
نکات مهم در انتخاب روش ساخت گسکت
انتخاب روش ساخت گسکت، به چند عامل کلیدی بستگی دارد. برخی از مهمترین فاکتورها عبارتند از:
- تیراژ تولید: اگر حجم تولید بالا باشد، روشهایی مانند CNC یا قالبگیری صرفه اقتصادی دارند.
- جنس گسکت: برخی روشها برای یک نوع ماده مناسبترند؛ مثلاً قالبگیری برای سیلیکون و برش CNC برای گرافیت.
- دقت مورد نیاز: برای کاربردهای حساس (مثلاً در صنایع دارویی یا گازهای پرخطر)، باید از روشهای با دقت بالا استفاده کرد.
- هزینه اولیه تجهیزات: در کارگاههای کوچک، ممکن است سرمایهگذاری روی دستگاههای پیشرفته مقرونبهصرفه نباشد.
آموزش ساخت گسکت در کارگاه
برای ساخت گسکت در یک کارگاه معمولی، مراحل زیر بهصورت پایه انجام میشود:
- انتخاب نوع ورق مناسب با توجه به فشار، دما و سیال کاری.
- طراحی ابعاد گسکت روی کاغذ یا با نرمافزارهای CAD.
- برش دقیق ورق با استفاده از ابزار دستی یا دستگاه برش.
- تست نهایی و کنترل کیفیت برای اطمینان از تطابق ابعاد و خواص مکانیکی.
- بستهبندی و برچسبگذاری جهت استفاده صنعتی یا ارسال به مشتری.
اگرچه در ساخت دستی گسکت ممکن است برخی خطاهای انسانی وجود داشته باشد، اما با تمرین و استفاده از ابزار دقیق، میتوان کیفیت مناسبی را به دست آورد.
اهمیت کنترل کیفیت در ساخت گسکت
ساخت گسکت بدون نظارت کیفی مناسب، ممکن است منجر به نشت، خرابی تجهیزات یا حتی حوادث صنعتی شود. بنابراین کنترل کیفیت، بخش جداییناپذیر از فرآیند ساخت گسکت است. برخی از آزمونهای رایج شامل:
- اندازهگیری دقیق ابعاد
- تست فشار و نشتی
- بررسی خواص مکانیکی مانند انعطافپذیری و کشش
- تست حرارتی برای گسکتهای نسوز
گسکتهای سفارشی؛ چگونه طراحی و تولید میشوند؟
در برخی کاربردها، گسکتهای استاندارد قابل استفاده نیستند. در چنین شرایطی، گسکت به صورت سفارشی طراحی میشود. مراحل این فرایند عبارتند از:
- دریافت نقشه یا نمونه از مشتری
- انتخاب مناسبترین ماده اولیه
- طراحی در نرمافزار CAD
- ساخت نمونه اولیه
- انجام تستهای آزمایشگاهی
- تولید انبوه یا محدود بر اساس نیاز
سخن پایانی
سایت اوستا نسوز با بهرهگیری از تجهیزات پیشرفته، امکان تولید گسکتهای سفارشی با ابعاد، جنس و ضخامت دلخواه مشتریان را دارد.
آیا میتوان گسکت را در خانه ساخت؟
بله، اگر ابزار مناسب و دانش فنی کافی داشته باشید، میتوان گسکتهای ساده و لاستیکی را در منزل یا کارگاه کوچک تولید کرد. اما برای کاربردهای صنعتی، پیشنهاد میشود به متخصصین مراجعه کنید.
تفاوت گسکت نسوز و معمولی چیست؟
گسکتهای نسوز از موادی ساخته میشوند که تحمل حرارتی بالایی دارند، مانند گرافیت یا ترکیبات سرامیکی. گسکتهای معمولی معمولاً از لاستیک یا تفلون ساخته میشوند و برای دمای پایینتر مناسباند.

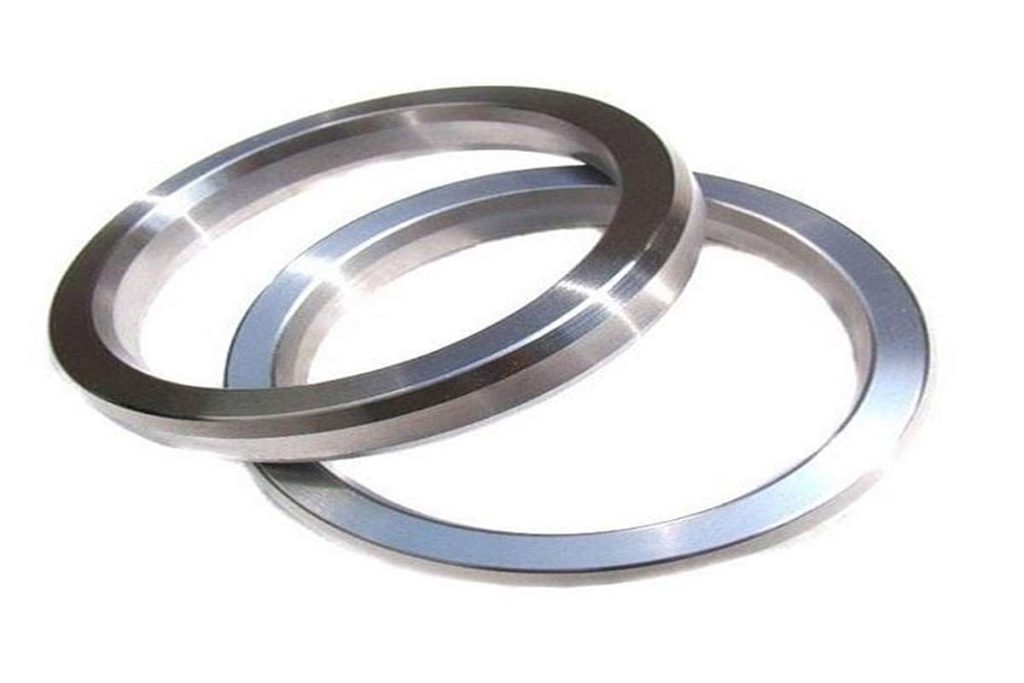

آیا گسکت فلزی بهتر از نوع غیرفلزی است؟
بستگی به کاربرد دارد. گسکتهای فلزی تحمل فشار و دمای بالاتری دارند اما سختتر نصب میشوند. گسکتهای غیرفلزی ارزانتر و نرمتر هستند.
چه موادی برای ساخت گسکت ضد اسید مناسب هستند؟
تفلون (PTFE) و گرافیت از جمله بهترین گزینهها برای مقاومت در برابر اسیدهای قوی هستند.
گسکت چه مدت دوام دارد؟
بسته به شرایط کاری، نوع ماده و کیفیت ساخت، گسکتها میتوانند از چند ماه تا چند سال دوام داشته باشند. گسکتهای نسوز معمولاً عمر طولانیتری دارند.
